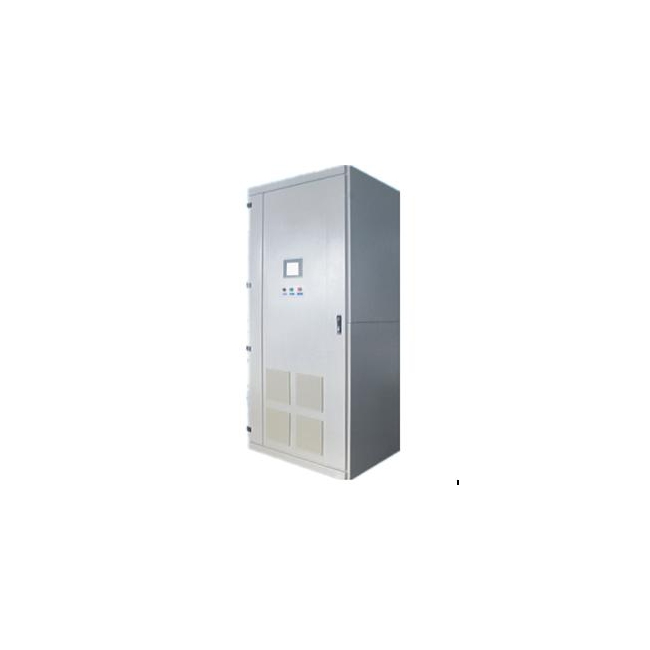

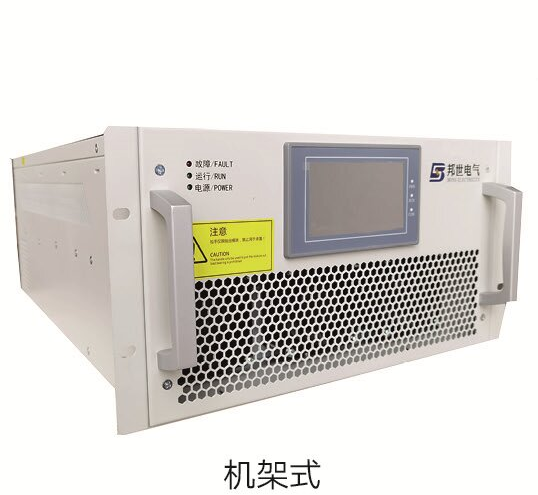

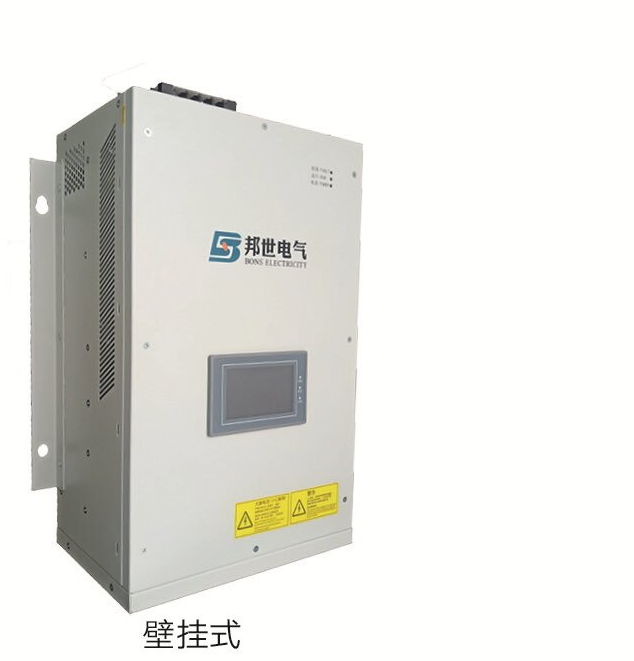

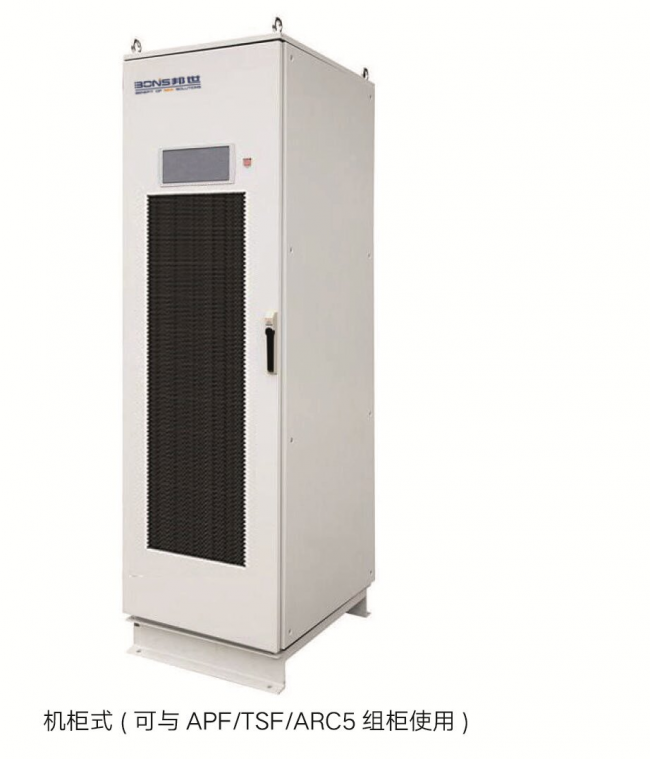

1.BS系列有源濾波器工作原理：

    BS系列有源電力濾波器是基于IGBT功率變換器的用于動態濾除諧波、動態補償無功的電力電子裝置。BS系列有源電力濾波器實時檢測電網中的各次諧波和無功功率，并進行動態跟蹤補償，因此能夠?qū)Ψ岛皖l率都變化的諧波和變化的無功進行補償。BS系列有源電力濾波器克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能補償固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。

    BS系列有源電力濾波器采用閉環控制方式，并結合獨創的自適應控制算法，使其在滿載和輕載下均能達到很好的諧波性能：BS系列有源濾波器采用電流平均值控制方式并結合LCL拓?fù)浣Y(jié)構，克服了統的滯環電流控制由于開關頻率變化所帶來的輸出BS頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。

    BS系列有源電力濾波器通過外部互感器CT實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統的諧波大小相等相位相反的補償電流，實現濾

波的功能。

BS系列有源電力濾波器輸出補償電流是根據系統的諧波量動態變化的，因此不會出現過補償?shù)脑颉Ａ硗猓?/span>BS系列有源電力濾波器有內部過載保護功能，當系統的諧波量大于濾波器容量時，BS系列有源電力濾波器可以自動限制在100\%額定容量輸出，不會發生濾波器過載。

★ 先進的控制策略

    BS系列有源電力濾波器采用閉環控制策略，并結合獨創的自適應電流平均值控制算法。由于電流平均值控制的開關頻率是恒定的，因此克服了傳統的滯環電流控制由于開關頻率變化所帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點，使BS系列有源電力濾波器達到了卓越的濾波性能。BS系列有源電力濾波器裝置滿載時系統源THDI<3\%，2/3載時THDI<3\%,半載時THDI<4\%.。

★ 采用獨特的LCL拓?fù)浣Y(jié)構濾波

   （1）由于LCL拓?fù)浣Y(jié)構濾波性能好，BS系列有源電力濾波器補償時IGBT高頻開關產生的高次諧波不會注入電網，補償效果更好。

   （2）適應于任何現場電網系統阻抗，不會發生諧振，保證裝置安全。

★ 單個FPGA控制系統集中控制

    采用Xilinx公司的Spartan3adsp FPGA進行集中控制，F(xiàn)PGA時鐘頻率最高可到200MHz，內部有84個硬件DSP單元，DSP并行運行，運算速率遠高于單個DSP控制方式，且通信延遲小，響應速度更快，便于采用更先進的控制算法，使BS系列有源電力濾波器達到更加卓越的濾波補償效果。

★ 獨特的并機結構

   BS系列有源電力濾波器可以實現10臺裝置并聯且只使用一個FPGA集中控制，克服了多個控制器之間通信存在延遲以及可能受到干擾的缺點，增強了BS系列有源電力濾波器的補償性能，提高了系統的可靠性。

2.BS系列有源電力濾波器基本特性：

○ 負載短路，過壓，欠壓，過流等保護功能。

○ 采用高清晰，5.7英寸中文彩色觸摸屏。

○ 有消除三項不平衡的功能。

○ 不會與系統發生諧振。

○ 可進行待機功能管理。

○ 可以只濾波，或同時濾波和補償無功，并可設置功能的優先次序。

○ 設計選型簡單，不需要進行詳細的電網分析，只需要測量諧波電流的大小。

○ 并聯安裝方式，安裝簡單，方便，易于擴展，可多臺并聯。

○ 可實現不同容量并聯。

○ 實施故障記錄和事件記錄，并可查詢歷史記錄。

3.BS系列有源電力濾波器技術參數：
